產品名稱: KWCTP-6 電流互感器過電壓保護器
產品質量:
詳細介紹

一、概述

在電力系統中,電流互感器(CT)廣泛應用于一次測量與控制。正常工作時,CT二次側處于近似短路狀態,輸出電壓很低。如果在運行中二次繞組開路或一次繞組流過異常電流(如雷電流、諧振過電流、電容充電電流、電感啟動電流等),就會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害,還會使CT過激而燒損,甚至危及工作人員的生命安全。使用本系列產品能夠有效防止因CT二次開路引起的事故。

本系列產品主要用于各種CT二次側的異常過電壓保護。保護器接于二次繞組兩端,正常運行時漏電流極小,成高阻狀態;當發生異常過電壓時,保護器迅速動作而短路,面板上顯示故障部位,并有無源信號輸出;當故障排除,電路恢復原狀后,又重新投入正常工作。產品主要應用在CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等。

二、技術性能及特點

正常工作時,流入保護器的電流不超過0.1mA,不影響CT正常工作。

當A(或B、C)、N兩端電壓超過150V時裝置短接N與A(或B、C)。

繼電器接點具有保持功能,按壓“復位”按扭,才能解除保護。

若是在停電狀態下解除了故障,掉電后裝置自動復位。

報警輸出端可連接至各種聲光報警設備或綜合保護裝置。保護動作時,常開閉合,常閉打開。

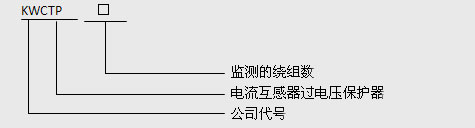

三、型號說明


科威電力

四產品技術指標

輔助電源:AC 220V/110V±10%,50Hz;DC 220V/110V,紋波系數不大于5%。

正常漏電流:<1mA。

導通電壓Uc: 150V±10%。

導通時間Ts:50ms≤Ts≤250ms。

遙信繼電器接點容量:AC220V/5A,DC24V/2A。

保護繼電器接點容量:AC220V/15A。

使用的CT規格:二次側峰值大于150V。

保護電流:≥5A。

復位方式:按壓“復位”按扭進行“復位”。

外形尺寸: KWCTP-(3、4、6):75mm×110mm×127mm(H×W×D)。

安裝方式:導軌式安裝。

環境溫度:-20℃~70℃。

空氣相對濕度:≤95%。

五、訂貨須知

請告知裝置電源電壓。

請告知需監測的繞組數。

請告知產品型號、名稱、規格。

請告知訂貨數量。
