產品名稱: KWLD-2相地短路監測保護裝置
產品質量:
詳細介紹

        隨著國民經濟的不斷提高發展,國家對工礦企業的安全生產提出了更高的要求,特別是對電氣設備相地短路,導致越級跳閘問題,造成非停生產安全事故。

        科威電力公司開發生產的KWLD-2相地短路監測保護裝置適合于TN接地系統。當發生單相接地時,單相接地的短路電流明顯大于無故障時的不平衡電流。只要整定合適,就可檢測出發生接地故障時的故障回路,以及時切斷故障回路,避免越級跳閘問題的發生;也適用于電廠、煤炭、鋼鐵、紡織等400V TN及TT系統,可解決MCC線路中高阻接地,塑殼開關和熱繼電器不動作,造成PC后越級跳閘引發大面積失電問題。

        相地短路監測保護裝置通過不間斷地監測故障回路的零序(漏電)CT電流的大小,滿足條件后,帶動脫扣分勵線圈跳閘,切斷供電故障線路,以保護設備。避免越級跳閘停電,造成巨大的經濟損失和社會不良影響。真正做到防微杜漸、防患于未然。

一、系統功能優點

        1. 實時監控:在集控單元、中央監測主機上,能夠?qū)崟r(shí)顯示被監測線路的短路電流,在監控計算機上顯示變化趨勢曲線,有助于檢修人員精確判斷系統絕緣狀況,有助于檢修人員做檢修計劃。

        2. 兩級預警功能和一級跳閘功能:支持兩級預警和一級跳閘,根據現場的情況設定整定值,兩級報警整定值可連續設定,比如40A和70A,跳閘整定值可設定為80A,(跳閘門限值要大于二級報警門限值)。裝置檢測到短路電流值超過預警定值時,發出聲光警報,并自動延時后調整到下級定值;根據報警間隔的時間長短,可以判斷出短路接地故障發展速度,以確定何時檢修,起到了狀態檢修的作用,提高了供電可靠性、連續性;同時也可根據現場工況設定相應的脫扣動作時間和跳閘整定值,以防止越級跳閘引發大面積停電;或者用戶也可以選投“不跳閘”。

        3. 監測回路數:每面MNS柜子裝設一臺裝置,每臺裝置可同時接入9路互感器信號。

        4. 組態軟件:與監控主機通過RS485通信,能夠顯示監控主機的有效值,當前通道的報警狀態和跳閘狀態。

        5. 歷史記錄:報警及跳閘記錄自動存檔100組數據,可在監測主機查詢,也可通過后臺監控主機查詢、打印。為檢修人員制定檢修計劃提供參考數據。


二、系統構成

        KWLD-2相地短路監測保護裝置主要由相地短路監測保護裝置和高靈敏檢測互感器組成。相地短路監測保護裝置實時采樣并計算,進行短路保護,監測主機通過RS485口與后臺監控計算機進行數據交換,實現通訊組網。并且陰雨天絕緣整體劣化情況自動適應,采用模糊算法干擾屏蔽,使其工作穩定可靠。

三、系統型號及參數

        3.1監測主機:

        參數:

        1. 工作電源:AC/DC220V±20%

        2. 報警跳閘:常開觸點,容量DC250V/1A, AC250V/5A。

        3. 面板顯示:大屏幕液晶顯示,界面友好,操作直觀方便。

        4. 電壓等級:0.4kV

        5. 監控回路數:最多可同時在線監測9路

        6. 短路電流預警:3~100A連續可設

        7. 短路電流跳閘:3~100A(可選投并可設定數據)

        8. 歷史記錄:可存儲100條記錄,掉電不丟失

        9. 數據傳輸:采用RS485總線,MODBUS-RTU通訊協議

        10. 安裝方式:嵌入式

        11. 工作環境:溫度:-10℃~50℃;相對濕度:≤90%

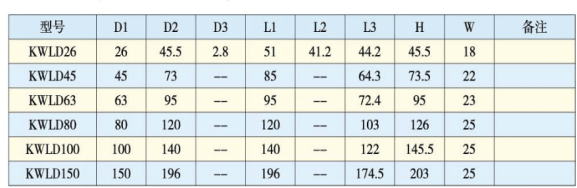

        3.2監測互感器


三、系統現場實施方案

        3.1.系統現場實施方案

        相地短路監測保護裝置實時采集數據和顯示并根據定值作用于跳閘,監測主機可將數據上送到上位機,組成通訊網絡系統,上位機實時顯示電流數據及歷史數據并記錄。

        3.1.1 TN-S、TT系統的應用:

        系統可同時在線監測9路,并且一對一跳閘。

        相地短路監測保護系統現場實施方案

        監測主機實時采集零序電流互感器電流值,監測主機通過跳閘出口控制斷路器附件分勵線圈(各廠家相應的斷路器都有對應的分勵線圈配置,需外加),跳開本回路斷路器并將將故障數據上送到上位機,上位機實時顯示零序電流數據及歷史數據并記錄。
