產品名稱: KWLD漏電在線監測系統
產品質量:
詳細介紹

一、系統概述

隨著國民經濟的不斷提高發展,國家對工礦企業的安全生產提出了更高的要求,特別是對電氣設備漏電造成的人員觸電及危險環境下漏電火災事故(云南束河古鎮大火、湖南鳳凰城大火事件)防范更加重視。

保定市科威電力科技有限公司開發生產的KWLD-6000系列電氣智能漏電監控系統,適用于低壓大電流(TN-S、TT)系統供電末端線路絕緣劣化監測、電機匝間短路故障預警、低壓小電流(IT)系統的電氣漏電分級預警、單相接地選線報警等??蓮V泛應用于礦山、煤炭、化工、鋼鐵、紡織等行業及大型商業供電系統干線、支線首端的漏電監測預警。

漏電監測系統通過不間斷地檢測用電系統的漏電電流,實時計算電氣系統絕緣性能的變化,絕緣故障發生時準確報警,有效減少因漏電發生的設備損壞、人身觸電及電氣火災事故,避免突然停電造成巨大的經濟損失和社會不良影響,真正做到防微杜漸、防患于未然。

二、系統功能優點

1.  實時監控:在集控單元、中央監測主機上,能夠實時顯示被監測線路的漏電流,在監控計算機上顯示變化趨勢曲線,有助于檢修人員精確判斷系統絕緣狀況,有助于檢修人員做檢修計劃。

2.  四級預警功能:支持四級(報警級數可設定)預警,如四級整定值可設80、150、300、500(mA)。系統檢測到漏電流值超過預警定值時,發出警報,并自動延時后調整到下級定值;根據報警間隔的時間長短,可以判斷出漏電故障發展速度,以確定何時檢修,起到了狀態檢修的作用,提高了供電可靠性、連續性;同時也可根據現場工況設定相應的脫扣動作時間和跳閘整定值,以防止越級跳閘引發大面積停電,或者用戶也可以選投“不跳閘”。

3.  高靈敏度智能漏電檢測互感器:由于泄漏電流通常為mA級,要求監測裝置采樣靈敏、精確高。本公司研發的智能漏電互感器采用“微晶鐵芯”和“零磁通技術”自動補償設計,使互感器始終處于理想的“零磁通”工作狀態,最大限度的提高了互感器的靈敏度。漏電互感器采用標準化設計,具有很好的互換性。

4.  總線采樣:監控主機和智能互感器采用RS485數據總線傳輸,最多可監控128條線路,節省了大量線纜,降低了成本,安裝更方便。

5.  歷史記錄:報警及跳閘記錄自動存檔25組數據,可在監測主機查詢,也可通過后臺監控主機查詢、打印。為檢修人員制定檢修計劃提供參考數據。

三、系統構成

KWLD-6000系列智能漏電監測系統主要由 KWLD-1漏電監測主機、KWLD-50/80 智能漏電檢測互感器組成。漏電互感器通過串行總線,將漏電流數據上送到監測主機,監測主機通過TCP/IP協議與后臺監控計算機進行數據交換,實現通訊組網。并且陰雨天絕緣整體劣化情況自動適應,采用模糊算法干擾屏蔽,使其工作穩定可靠。

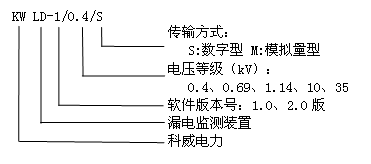

四、系統型號及參數

4.1監測主機:


1.  工作電源:AC/DC220V±20%

2.  報警跳閘:常開觸點,容量DC250V,1A

3.  面板顯示:大屏幕液晶顯示,界面友好,操作直觀方便。

4.  電壓等級:0.4kV、0.69kV、1.14kV、10kV、35kV

5.  監控容量:最多可同時在線監測128路(無一對一遙信報警要求時)

6.  漏電預警:10~1000mA連續可設

7.  漏電跳閘:30~1000mA(可選投并可設定數據)

8.  歷史記錄:可存儲200條記錄,掉電不丟失

9.  數據傳輸:采用RS485總線,MODBUS-RTU通訊協議

10. 安裝方式:嵌入式

11. 工作環境:溫度:-10℃~50℃;相對濕度:≤90%

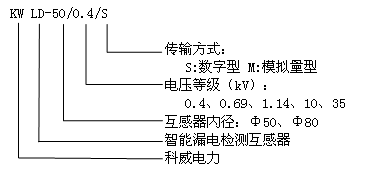

4.2智能漏電互感器:


1.  供電方式:DC±12V

2.  功    耗:≤0.75W

3.  響應時間:≤200ms

4.  工頻耐壓:2000V

5.  精度等級:≤3%.

6.  輸出接口: RS-485,通訊距離:≤1200米

7.  一次過孔:Φ50mm、Φ80mm

8.  工作環境:溫度:-10℃~60℃;相對濕度:≤90%

五、監測系統裝置圖

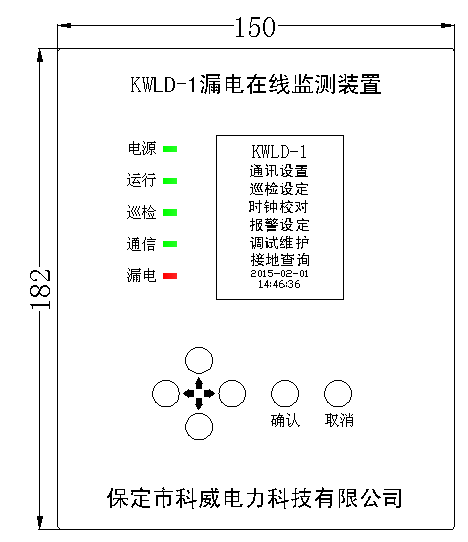

漏電監測裝置前面板圖

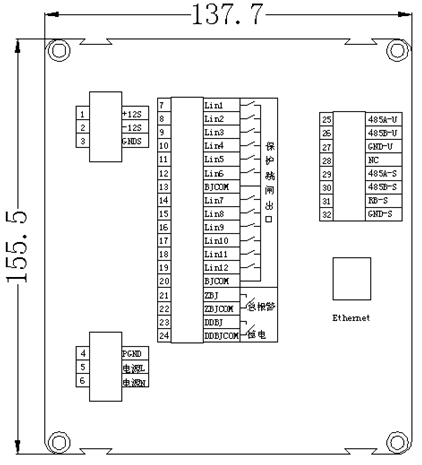

漏電監測裝置后面板圖

檢測互感器接口圖

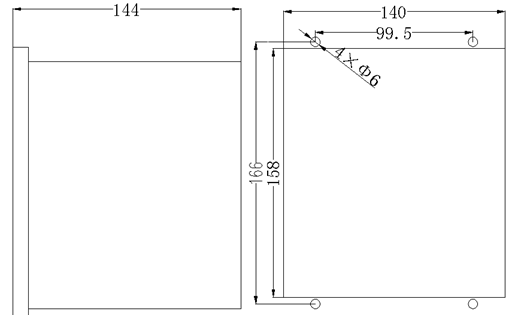

監測裝置側視圖及現場開孔尺寸圖

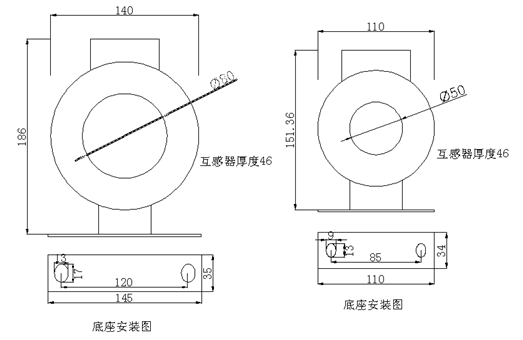

漏電檢測互感器尺寸圖

六、系統現場實施方案

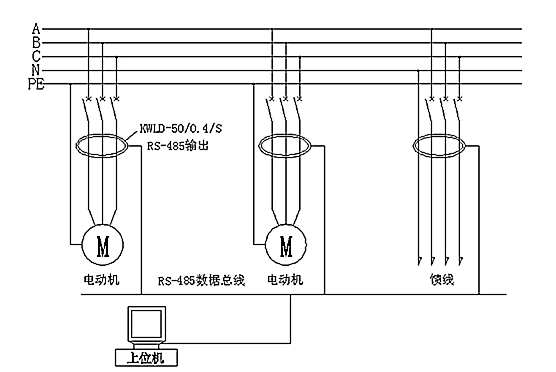

6.1方案一:

現場每個漏電檢測智能互感器與上位機監控通訊組網,上位機實時顯示漏電數據及歷史數據并記錄。

如圖1所示:



圖1:方案一

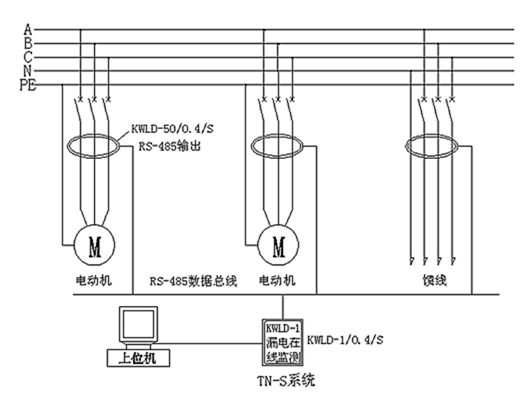

6.2方案二:

監測主機負責與智能漏電檢測互感器實時數據的采集和顯示,并且漏電監測主機將數據上送到上位機,三方組成通訊網絡系統,上位機實時顯示漏電數據及歷史數據并記錄。

如圖2所示:



圖2:方案二

注:系統可同時在線監測128路,并且任意12路可選投為跳閘模式。

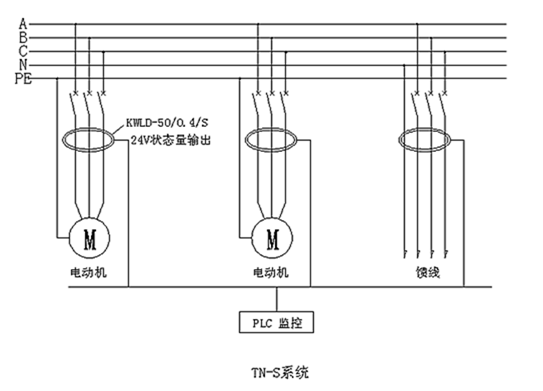

6.3方案三:

智能互感器輸出24V遙信報警給PLC監控裝置,無需漏電監測裝置,只需每個柜子提供24V輔助電源即可。

如圖3所示:



圖3:方案三

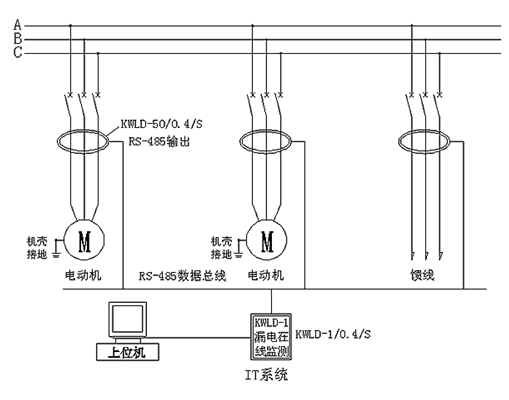

6.4  IT系統的應用:

如圖4所示:



圖4:IT系統的應用

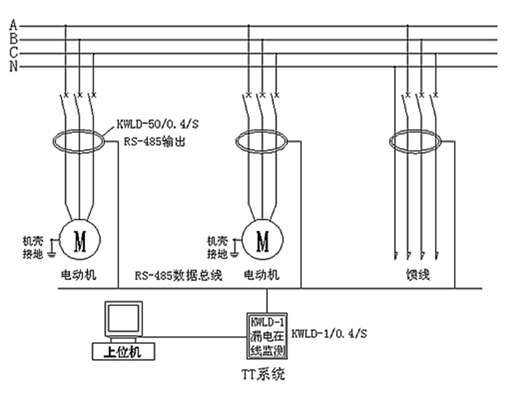

6.5  TT系統的應用:

如圖5所示:


圖5:TT系統的應用


七、訂貨須知

1.  請告知電壓等級。

2.  請告知采用系統方案(漏電互感器數據上傳方式)。

3.  請告知互感器孔徑。

4.  請告知訂貨數量。
