產品名稱: KW-XHZ消弧線圈裝置
產品質量:
詳細介紹
一.?概述

  對于不同電壓等級的電力系統,其中性點的接地方式是不同的,根據我國國情,我國6~66KV配電系統中主要采用小電流接地運行方式。為了有效防止系統弧光接地,消除接地故障,提高供電質量,按照國家對過電壓保護設計規范新規程規定,電網電容電流超過10A時,均應安裝消弧線圈裝置。由于中性點經消弧線圈接地的電力系統接地電流小,其對附近的通信干擾小也是這種接地方式的一個優點。

以前我國電網普遍采用手動調匝式消弧線圈,由于不能實時監測電網的電容電流,其主要缺陷表現在以下兩個方面:

(1)?調節不方便,需要裝置退出運行才能進行調節。

(2)?判斷困難,無法對系統運行狀態做出準確判斷,因此很難保證失諧度和中性點位移電壓滿足要求。

  我公司所研制生產的KW-XHZ系列調匝式消弧線圈裝置,該成套裝置采用標準的工業級計算機系統,總線式結構,多層電路板設計,全彩色大屏幕液晶屏,全漢字顯示。具有運行穩定可靠、顯示直觀,抗干擾能力強等特點,同時系統具有完善的參數設置及信息查詢功能。該系統克服了以前各消弧線圈裝置調節范圍小的缺陷,能夠進行全面調節。

  該裝置采用殘流增量法和有功功率法等先進算法,對高壓接地線路進行選線,選線準確、迅速。

  本產品廣泛應用于電力供電行業、發電廠、冶金、礦山、煤炭、造紙、石油化工等大型廠礦企業的變配電站,適用電壓等級6~110KV,是老式消弧線圈理想的更新?lián)Q代產品,同時也是新建變電站接地補償及選線裝置的首選配套產品。

二.?產品特點

(一)?控制器采用工業計算機平臺,雙CPU架構,多層電路板處理,運行穩定可靠。

(二)?采用全彩色液晶全中文顯示,參數顯示、設置及查詢方便直觀。

(三)?調節準確、速度快,且調節范圍寬,可在0~100%額定電流全范圍調節。

(四)?內嵌高壓接地選線模塊,采用殘流增量法及有功功率法,使選線快速準確。

(五)?設有RS232及RS485通訊接口,可實現與上位機的通訊,達到信號的遠距離傳送。

(六)?可實現單相接地故障的聲光控報警功能。

(七)?設有標準并口打印機,可實現數據打印,接地信息打印。

(八)?具有一控二功能,可實現同一系統內兩套消弧線圈隨系統運行情況自動變換。

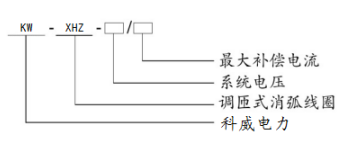

三.?產品型號說明

?

四.?性能指標

(一)?電壓等級:6KV~110KV

(二)?母線段數:兩段

(三)?電容電流測量誤差:小于2%

(四)?調檔時間:小于20ms

(五)?接地殘

流:小于5A(六)?控制器電源:一路交流220V, ????額定頻率:50Hz;一路直流220V/110V,額定頻率:50Hz

(七)?控制器適用環境

溫度:-10℃~+45℃

濕度:小于95%

(八)?選線路數:8~42路

(九)?通訊接口:RS232/RS485

?
