產品名稱: KW-SPD系列新能源專用電涌保護器
產品質量:
詳細介紹

一、概述

        我公司 KW-SPD系列新能源專用浪涌保護器低壓浪涌保護器具有遙信報警接點,并將此無源觸點接入我公司研制的風電、光伏箱變專用避雷器及浪涌在線監測裝置,再以通信的方式傳輸?shù)郊厥遥_(dá)到實時監視的目的。當 KW系列浪涌保護器限制瞬態過電壓和流經的雷電流而擊穿時,其熱脫扣機構會立即脫扣,使遙信接點發出報警信號。告知用戶進行檢修和更換,有效避免了因浪涌保護器不能正常工作而引起的電網事故。。

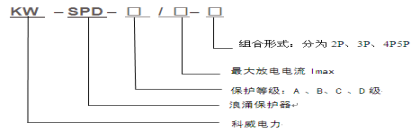

二、產品型號

l 電源間隙系列適用于變壓器低壓側或建筑物低壓主配電箱中的等電位連接,。

l B級系列適用于建筑物進線的低壓總配電系統提供第一級防雷(過電壓)保護。

l C級系列適用建筑物內的分配電第二級防雷保護,如高層建筑的樓層分配電柜,民用建筑的單元分配電柜。

l D級系列供電系統末端用電設備雷擊或過電壓的保護,如信息網絡、智能設備、民用建筑等。

l 地極保護器系列主要是用來避免不同接地地網之間產生不同電位差的危險。

l 直流電源系列防雷器用于對直流電源線的雷擊或操作過電壓引起的過電壓進行保護。

三、KW-SPD浪涌保護器主要技術參數

電源間隙保護器主要技術參數

型號

□  -65

□  -100

沖擊放電電流 Limp (10/350)

65 kA

100 kA

査定工作電壓(Un

230V

最大持續工作電壓(Uc

255V

響應時間

<100ns

電壓保護水平(Up

1.8kV

組合方式

4P

外形尺寸

三相四線:144x56x90 (mm )

建議安裝導線截面積

16mm2 多股軟導線

 級主要技術參數

參數

 型號

KW-SPD-B/65

OK-SPD-B/80

KWSPD-B/100

KW-SPD-B/120

KWE-SPD-B/150

KW-SPD-B/200

KW-SPD-B/NPE

額定工作電壓Un

230/400V

230V

最大持續工作電壓Uc

255/400V

255V

標稱放電電流In(8/20μs)

30kA

40kA

50kA

60kA

70kA

100kA

50kA

最大放電電流Imax(8/20μs)

65kA

80kA

100kA

120kA

150kA

200kA

100kA

殘壓Up(In)

1.8kV

1.9kV

2.0kV

1.2kV

2.3kV

2.6kV

1.5kV

響應時間

≤25ns

≤100ns

工作環境

-40~+80℃、相對濕度:≤95%(25℃)

外形尺寸

三相四線:144/108/72*56*90mm

安裝方式

35mm標準導軌

組合方式

2P,3P,4P,5P

1+N3P+N

級主要技術參數

參數

型號

KW-SPD-C/40

KW-SPD-C/NEP

額定工作電壓Un

220V/400V

230V

最大持續工作電壓Uc

255/440V

255V

標稱放電電流In(8/20μs)

20kA

30kA

最大放電電流Imax(8/20μs)

40kA

65kA

殘壓Up(In)

1.6kV

1.5kV

外形尺寸

三相四線:72*56*90mm

工作環境

-40~+80℃、相對濕度:≤95%(25℃)

響應時間

≤25ns

≤100ns

組合方式

2P3P、4P、5P

1+N3P+N

安裝方式

35mm標準導軌

級主要技術參數

參數

型號

  KW-SPD-D/15

KW-SPD-D/20

  NPE

額定工作電壓Un

230V/400V

230V

最大持續工作電壓Uc

255/440V

255V

標稱放電電In(8/20μs)

5kA

10kA

30kA

最大放電電流Imax(8/20μs)

15kA

25kA

65kA

殘壓Up(In)

1.0kV

1.3kV

1.5kV

外形尺寸

單相兩線:36*56*90mm

工作環境

-40~+80℃、相對濕度:≤95%(25℃)

響應時間

≤25ns

≤100ns

Ie漏電流

20μA



組合方式

2P3P、4P、5P

1+N3P+N

直流電源防雷器主要技術參數

型號

□-5

□  -12

-24

-48

額定工作電壓(Un)

5V

12 V

24 V

48 V

最大持續工作電(Uc)

8 V

18 V

36 V

75 V

標稱放電電流(8/20 μs

2.5 kA

最大放電電流(8/20μs

5kA

連接方式

接線銷子

響應時間

< 25ns

安裝方式

35mm 標準導軌安裝

電壓保護水平(Up

300V

350V

400V

500V

導線安裝面積

1mm2 多股軟導線
