產品名稱: KWCK-4開關柜智能操控接點測溫裝置
產品質量:
詳細介紹

產品概述

KWCK-4開關柜智能操控接點測溫裝置集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、開關狀態、操作機構儲能狀態;帶有負荷側高壓帶電指示(可擴展母線側帶電顯示或驗電核相功能)、帶電閉鎖控制器、自動加熱除濕、實時數字顯示溫濕度值及加熱器故障監測、超高溫報警并強制停止加熱、智能語音防誤提示、紅外人體感應、柜內電氣接點在線或無線測溫、RS485通信接口、4~20MA變送口等多種功能,簡化了開關柜面板設計,美化了布局,是完善了開關狀態指示功能和安全性能的新型電氣裝置。目前該系列產品已廣泛地應用于電力、化工、鐵路、礦山、冶金、水泥等諸多行業。

技術特點

1、主要器件均為工業級器件;

2、系統采用MICROCHIP的高檔PIC單片機;

3、高壓電氣接點處的溫度通過2.4G無線的方式傳遞,具有隔離徹底、安全可靠、抗干擾能力強等特點。

4、開關量輸入和通訊接口均采用光偶+電源隔離,輸出采用12V繼電器隔離;

5、軟件上采用了冗余、容錯、數字濾波等技術,從而保證了產品的高可靠性,能在強干擾和惡劣環境下長期穩定工作。

技術參數

3.1  使用環境

環境溫度:-20℃ ~+65℃(正常工作),

-30℃ ~+70℃(極限);

-10℃ ~+55℃(存儲)

環境濕度:≤95%

大氣壓力:80~110KPa

海拔高度:≤2500米

3.2  工作電源

電    源:AC/ DC 220V、DC110V;40~70Hz

功    耗:≤10W

電源跌落:200ms

隔離耐壓:3KV

3.3  絕緣性能

抗電強度:外殼與端子之間大于AC2000V

絕緣性能:外殼與端子之間大于100ΜΩ

抗 干 擾:符合GB/T17626.8-1998標準

抗 震 性:10~55~10Hz 2g  1min

3.4  環境溫度、濕度測量

溫度測量范圍:0℃~+70℃

濕度測量范圍:0~99.9%RH。

控制精度:溫度±1℃   濕度±5%RH

觸點功率:AC220V/5A(每路)

3.5  電氣接點在線測溫

溫度測量范圍:0℃∽250℃

測溫精度:±2℃

3.6  通訊方式

通訊接口:RS485;

通訊協議:Modbus;

通訊波特率:1200、2400、4800、9600

3.7  變送輸出:一路4∽20mA變送口

3.8  數據格式

8個數據位   1個停止位   無校驗

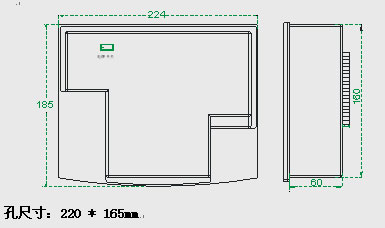

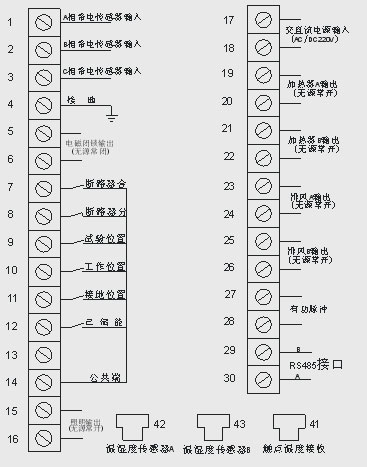

四、背部端子圖及開孔尺寸


警示!

1、背面端子的7--14腳均為無源觸點輸入。

2、進行工頻耐壓試驗時,當達到額定電壓時,請將1-4號端子拔出后短接。

五、訂貨須知

1、提供一次方案圖

2、產品名稱、型號及數量(參照命名方式及意義),特殊功能請注明。

3、裝置輸入電源:AC/DC220V或DC110V

4、溫濕度傳感器接線長度

5、電氣接點測溫部位
