產品名稱: KWCW-1-無線測溫裝置
產品質量:
詳細介紹

一.概述:

高壓開關柜是發電廠,變電站重要的電氣設備,其主回路配有6組動,靜觸頭以及多處母排壓接點。由于運行高壓大電流狀態,若由于松動,老化等原因造成接點處接觸電阻的微小增加將使溫度迅速升高,而這又將加快觸頭的老化而使溫度繼續升高,若不及時發現處理,這種惡性循環將導致嚴重后果,危及供電安全;對觸頭,接點的溫度連續實時監測對保障開關柜安全運行是非常重要的。

保定科威電力KWCW-1-3高壓接點無線溫度監測裝置實現了對高壓接點溫度進行實時,在線監測,采用無線傳感器,成功解決了高壓,強電磁干擾等問題;每臺裝置可對18點溫度同時監測,若某點溫度超過設定值,裝置將發出報警信號通知值班人員及早處理;同時,將監測的數據通過現場總線實時上傳,多臺裝置可構成整個變電站高壓接點溫度監測網絡,極大的提高了開關設備運行可靠性。

二.系統特點:

1.連續在線監測:溫度值每20秒即刷新一次;

2.電池電量自診斷:實時顯示各無線傳感器的電池狀態;

3.安裝方便:傳感器體積?。ㄗ畲笸庑?0*35*25),重量輕(<150克);

4.高精度:測溫分辨力0.1℃,精度+-0.5℃;

5. 高隔離電壓:可與110KV帶電體等電位安裝;

6.適用范圍廣:動靜觸頭,母排,箱變,刀閘,電纜接頭,母排接頭等;

7.大屏幕液晶顯示,全中文界面;

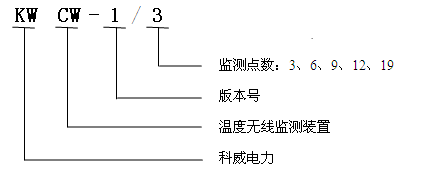

三.裝置型號說明:


四.技術參數:

傳感器:

1.       測溫范圍:-40℃---120℃;

2.       響應時間:<20秒;

3.       分辨力:0.1℃; 精度+-0.5℃;

4.       傳輸距離:>50米(無障礙);

5.       電池使用:>5年;

監視器:

1. 電源:AC/DC 100-265V;

2. 功耗:<5W;

3. 監測路數:18點;

4. 超溫設定:40℃-----90℃;

5. 使用環境:溫度-20℃~85℃     濕度≤90%

6. 報警接點:5A/250VAC;

7. 通訊:RS485接口,工業標準MODBUS-RTU協議;

五.裝置組成:

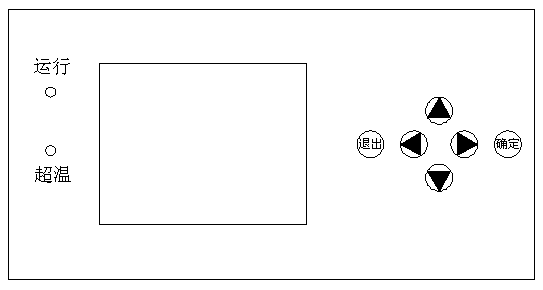

六.面板圖:

七.  操作說明:

1. 裝置上電后進入輪流顯示界面,每2秒切換一次

顯示界面,順序為上隔離,下隔離,母排,電纜頭等;

具體內容可在訂貨說明中注明;


2.按任意鍵可進入主菜單:


3.在主菜單下,按“△”“▽”鍵可進入相應

的子菜單:

4.“確定”鍵用以選定;

5.“退出”鍵用以退出當前界面,返回上一層;

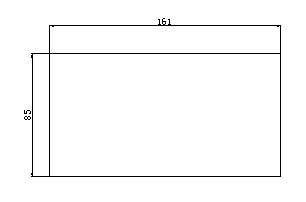

八.安裝及開孔:KWCW-1監視器為面板嵌入式安裝。

外形尺寸:172.5mmX100mmX154mm;

開孔尺寸:161 X 85mm。

傳感器的安裝請詳見作業指導書;

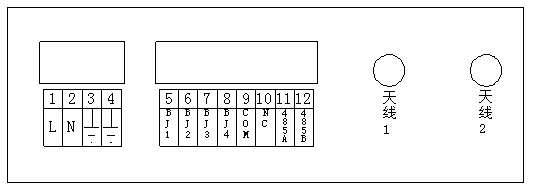

九.端子圖:

十.訂貨說明:

1.請?zhí)峁┕耋w編號及傳感器安裝位置名稱;

2.請注意監視器裝置開平尺寸;

3.請告知現場所需測溫點數。
