產品名稱: 電壓繼電器
產品質量:
詳細介紹

一、 概述

1.1 主要用途

保定市科威電力科技有限公司KWJY-30系列集成電路電壓繼電器(以下簡稱繼電器)用于發電機、變壓器和輸電線的繼電保護中,作為過電壓保護、低電壓或PT斷線閉鎖的啟動元件,以及零序電壓報警或計量PT失壓報警等。

1.2 產品特點

1)本繼電器為微機型繼電器,需提供輔助電源。

2)精度高、功耗小、動作快、返回系數高、無抖動。

3)導軌式安裝,接線簡單。

4)采用數字按鍵設定定值,整定直觀方便,范圍寬。

5) 具有掉電報警功能。

6)三路輸入,且動作電壓可整定。

7) 通過機殼內不同跳線位置可分別實現欠壓報警、過壓報警及PT斷線報警功能。

1.3 型號說明:

二、 性能參數

2.1 繼電器通用參數

1)使用環境條件:-10℃ ~ +50℃、相對濕度不超過90%,海拔高度不大于2000米。

2)電源:AC/DC85V~265V 范圍0.85~1.15倍(可根據用戶要求定制)。

3)輸入電壓范圍: 交流0~110V

4) 電壓整定范圍:5~99V

5) 觸點形式:A 掉電報警: 1D(常閉)

? ? ? ? ? ? ? ? ?B 動作報警: 1H1D(1常開,1常閉)

6) 觸點容量:繼電器接通斷開AC250V 3A,DC30V 3A。

7)電壽命:在觸點最大斷開電流下,電壽命不小于105次。

2.2 欠壓、過壓繼電器整定及動作參數:

1)整定誤差:≤2%

2) 動作時間:≤80±20ms。

3)回差:≤2V。

2.3 PT斷線報警判據及動作參數:

1) 最大線電壓與最小線電壓差大于18V,且零序電壓大于18V;

2) 負序電壓大于18V,且最小線電壓大于18V。

滿足上述任一條件,80ms后報PT斷線,輸出報警;不滿足以上條件,且線電壓均大于80V,0.5S后PT斷線報警返回。

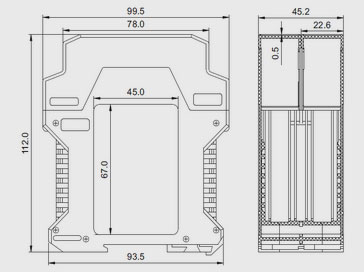

三、 端子圖


四、訂貨須知

? 請告知裝置電源電壓。

? 請告知產品型號、名稱、規格。

? 請告知訂貨數量。

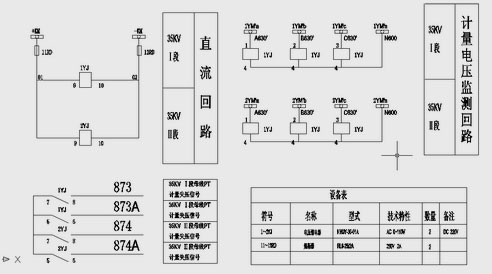

五、裝置典型接線圖

KWJY-30系列繼電器典型接線圖
