一、概述
KWLD智能漏電檢測互感器是由保定市科威電力科技有限公司自主研發生產的新一代數字式漏電檢測互感器，適用于低壓大電流（TN-S、TT）系統供電末端線路絕緣劣化監測、電機匝間短路故障預警、低壓小電流（IT）系統的電氣漏電分級預警、單相接地選線報警等?？蓮V泛應用于礦山、煤炭、化工、鋼鐵、紡織等行業。
二、功能優點
1. 采用ABS工程塑料外殼、樹脂澆注成全密封；使用絕緣油制冷切割工藝，有效避免了互感器在長期使用過程中的銹蝕。
2. 采樣設計為mA級，動作靈敏且精度極高，性能要高于常規漏電互感器。
3. 采用“微晶鐵芯”和“零磁通技術”自動補償設計，使互感器始終處于理想的“零磁通”工作狀態，最大限度的提高了互感器的靈敏度。
4. 采用RS485數據總線傳輸，節省了大量線纜，降低了成本，安裝更方便。
5. 支持與數字式監控單元配合使用，驅動監控元件動作，實現漏電保護或監控。
三、動作原理
KWLD 智能漏電檢測互感器組成可與數字式監控單元配合使用，實時監測用電系統漏電電流信號，經互感器內部元件進行模數轉換，以數字模式輸出驅動監控單元?jiǎng)幼鳎瑢?shí)現用電系統的保護或監控功能。
四、系統型號及參數

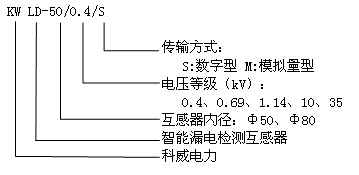

4.1智能漏電互感器：
4.2技術參數：
1. 供電方式：DC±12V
2. 功 耗：≤0.75W
3. 響應時間：≤200ms
4. 工頻耐壓：2000V
5. 精度等級：30mA以下誤差3mA, 30mA以上≤3%
6. 輸出接口: RS-485，通訊距離：≤1200米
7. 一次過孔：Φ50mm、Φ80mm
8. 工作環境：溫度：－10℃～60℃；相對濕度：≤90％
五、裝置尺寸及端子定義

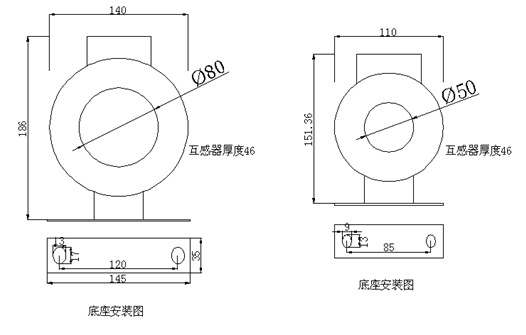

漏電檢測互感器尺寸圖

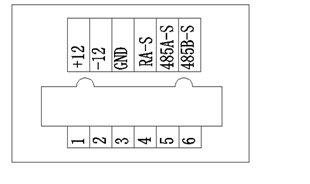

漏電檢測互感器端子圖
六、現場安裝

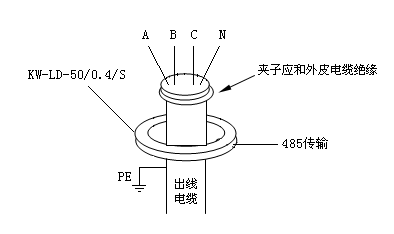

漏電采集信號采用套裝互感器的方法，且標有P面朝下，如圖所示
注意： 1. 纜固定卡子與電纜外皮應絕緣；嚴禁接地線與固定卡子接觸。
2. 明確區分485數據總線極性，避免組網傳輸時通訊故障。
七、訂貨須知
1. 請告知電壓等級。
2. 請告知采用系統方案（漏電互感器數據上傳方式）。
3. 請告知互感器孔徑。
4. 請告知訂貨數量。
八、報文格式
命令功能詳解：
ADD = 漏電互感器地址（本設備中使用0~247）。
CRC-H：CRC 檢驗碼的高字節
CRC-L：CRC 檢驗碼的低字節
本裝置所有功能不支持廣播模式。
1、讀電流數據（交流有效值）：
讀寄存器命令：
COMMAND：(下傳命令)
計算機發送命令：[設備地址] [功能碼03] [起始寄存器地址高8位] [低8位] [讀取的寄存器數高8位] [低8位] [CRC校驗的低8位] [CRC校驗的高8位] ADD，0x03，0x00，0x00，0x00，0x01，CRC-L，CRC-H。
RETURN：(返回信息)
設備響應：[設備地址] [功能碼03] [返回的字節個數][數據1][數據2]...[數據n][CRC校驗的低8位] [CRC校驗的高8位]
ADD，0x03，0x02，F(xiàn)FT-H，F(xiàn)FT-L，CRC-L，CRC-H
其中：FFT-H=電流數據的高8 位，F(xiàn)FT-L=電流數據的低8 位
例如：例如：FFT-H=0x26，F(xiàn)FT-L=0xFC，合成為十六進制數據=0x26FC ，16 位二進制數據 =0010011011111100。相當于十進制數據=9980，漏電流= 9980
÷100= 99.8(mA)。又例如：FFT-H=0x00，F(xiàn)FT-L=0x00，合成為十六進制數據=0x0000，漏電流=0。
其余情況依此類推。
2、修改互感器地址
設置單個寄存器命令:
COMMAND：(下傳命令)
計算機發送命令：[設備地址] [功能碼06] [需下置的寄存器地址高8位] [低8位] [下置的數據高8位] [低8位] [CRC校驗的低8位] [CRC校驗的高8位]
ADD1，0x06，0x00，0x07，0x00， ADD2， CRC-L，CRC-H。
其中ADD2=新改的漏電保護器地址，ADD1=保護器原來的地址，
RETURN：(返回信息)
設備響應：如果成功把計算機發送的命令原樣返回，否則不響應。
出廠時本漏電互感器地址為0x01,用戶可根據需要進行修改，如果記不清某保護器的確切地址，可用此命令將它改為預定的地址。此命令不要輕易使用，以免誤改
3、設置漏電流門限值
出廠時本漏電保護器默認門限電流為200mA,用戶可根據需要進行修改。
設置單個寄存器命令:
COMMAND：(下傳命令)
計算機發送命令：[設備地址] [功能碼06] [需下置的寄存器地址高8位] [低8位] [下置的數據高8位] [低8位] [CRC校驗的低8位] [CRC校驗的高8位]
ADD1，0x06，0x00，0x03，CURRENT-H，CURRENT-L,CRC-L，CRC-H。
其中CURRENT-H為設置的漏電流門限值高八位，CURRENT-H為設置的漏電流門限值低八位
其中CURRENT為設置的漏電流門限值，上位機可根據需要對其進行設置。RETURN：(返回信息)
設備響應：如果成功把計算機發送的命令原樣返回，否則不響應。
4、校準漏電互感器
例： 在200 mA對其進行校準。
COMMAND：(下傳命令)
計算機發送命令：[設備地址] [功能碼0x06] [起始寄存器地址高8位] [低8位] [下置的數據高8位] [數據低8位] [CRC校驗的低8位] [CRC校驗的高8位]
ADD，0x06，0x00，0x59，0x4E，0x20，CRC-L，CRC-H，
0x4E 0x20為十進制20000，對應200mA電流值。
RETURN：(返回信息)
設備響應：如果成功把計算機發送的命令原樣返回，否則不響應。
保護器出廠前已校驗好，用戶一般不必再校驗。如果用戶需要重新校驗，最好在輸入漏電流值（200 mA）已穩定15 秒以后，再下傳校驗命令。
若選擇在其他點校準，只需將 0x4E，0x20 改為對應點電流值乘以100，再換算成兩位十六進制數即可， CRC-L，CRC-H改為更新后的前面六位的CRC值。
5、遙控命令（寫1路開關量輸出）
計算機發送命令：[設備地址] [功能碼05] [需下置的寄存器地址高8位] [低8位] [00] [00] [CRC校驗的低8位] [CRC校驗的高8位]
ADD1，0x05，0x00，0x08，0x00，0x00，CRC-L，CRC-H。
FF00”為控制繼電器“合”；
“0000”為控制繼電器“分”；
開關量輸出點DO，其當前狀態為“合”，主機要控制該路繼電器“分”。
設備響應：如果成功把計算機發送的命令原樣返回，否則不響應
通訊錯誤信息及數據的處理：
如果輸入數據的速度過高將會導致數據丟失, 為保證通信正常兩次發送數據幀間隔應不小于100毫秒。
當保護設備檢測到數據發送或CRC錯誤時，必須向主機回送信息，功能碼的最高位置為1 。以下的這些代碼表明有意外的錯誤發生。
地址碼：1字節
功能碼：1字節（最高位為1）
錯誤碼：1字節
CRC碼：2字節。
對某一命令幀，首先檢驗從機地址，若從機地址錯誤或地址不存在下位機不響應，然后是檢驗功能碼，若功能碼錯誤不響應，其次檢驗CRC校驗碼。
90：CRC校驗錯誤碼
