產品名稱: KW-TBB高壓濾波及無功補償裝置
產品質量:
詳細介紹
應用領域
       KWTBB系列無功補償成套設備用于6kv、10kv、35kv電力系統的無功補償。它將固定補償?shù)碾娙萜鹘M分成若干組,根據系統功率因數以及電網電壓高低自動投切一定數量的電容器組,以提高電網的功率因數,降低供電變壓器及輸送線路的損耗,提高供電效率,改善供電環境。

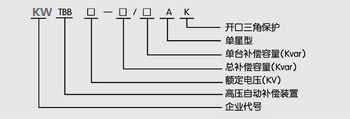

產品型號
科威電力
使用環境條件
.環境溫度:-25℃~+45℃。
.相對濕度:不超過90%。
.周圍環境無腐蝕性氣體,無導電塵埃,無易燃易爆的介質存在。
 .海拔高度:不超過2000米。
.安裝地點無劇烈震動和顛簸,安裝傾斜度不大于5度。
注:若有特殊使用條件,請?jiān)谟嗀洉r(shí)與我公司協商。
結構特點
1.該裝置主要由控制器、真空接觸器、并聯濾波電容器、串聯濾波電抗器、放電線圈、氧化鋅避雷器、電流互感器、二次繼電保護元器件、隔離接地開關等組成。
2.采用高可靠性,功能強大的控制器,可提高整個裝置的可靠性,實現多種控制功能。
3.保護功能齊全,有過流、速斷、失壓、過壓、單星型接線的開口三角電壓保護、相電壓縱差保護和雙星型接線用中性線電流或電壓不平衡保護。
4.串聯電抗器串接在電容器回路中,用于抑制高次諧波,限制合閘涌流。用于抑制5 次、7 次以上諧波時,電抗器可按XL/XC=4.5%~6%配置;用于抑制3 次以上諧波時,電抗器可按XL/XC=12%~13%配置;僅用于限制合閘涌流時,電抗器可按XL/XC=0.1%~1%配置。
5.氧化鋅避雷器并接在電容器線路上,以限制投切電容器所引起的操作過電壓。
6.放電線圈并介于電容器組的兩端,當電容器組開斷電源時,能將電容器兩端的剩余電壓在5s內自電壓峰值降至50V以下,從而確保電容器重復投切的安全性和維護檢修人員的安全。
7.熔斷器與電容器串聯連接,當電容器內部50%~70%元件擊穿時,熔斷器熔斷,將該臺故障電容器迅速從電容器組切除,能有效地防止故障擴大。
8. 根據用戶及場地需要,可配置為柜式、框架式、集合式等形式。具有安裝維護方便,占地面積小,布局合理等特點。
性能參數
1.額定電壓:6 ~10KV;
2.額定頻率:50HZ;
3.過電壓運行能力:允許在工頻1.1倍額定電壓下長期運行;
4.裝置允許在1.3倍額定電流有效值的穩定過電流下連續運行;
5.裝置的實際運行電容與其額定電容之差不超過額定值的0~+10%,各串聯段的最大與最小電容之比不超過1.03,裝置的任何兩端子之間的電容最大值和最小值之比不超過1.06;
6.裝置的母線之間連接處、主電路中各連接處的溫升不超過50K;
7.裝置能將電容器組投入運行瞬間產生的涌流限制在電容器組額定電流的20倍以下。
